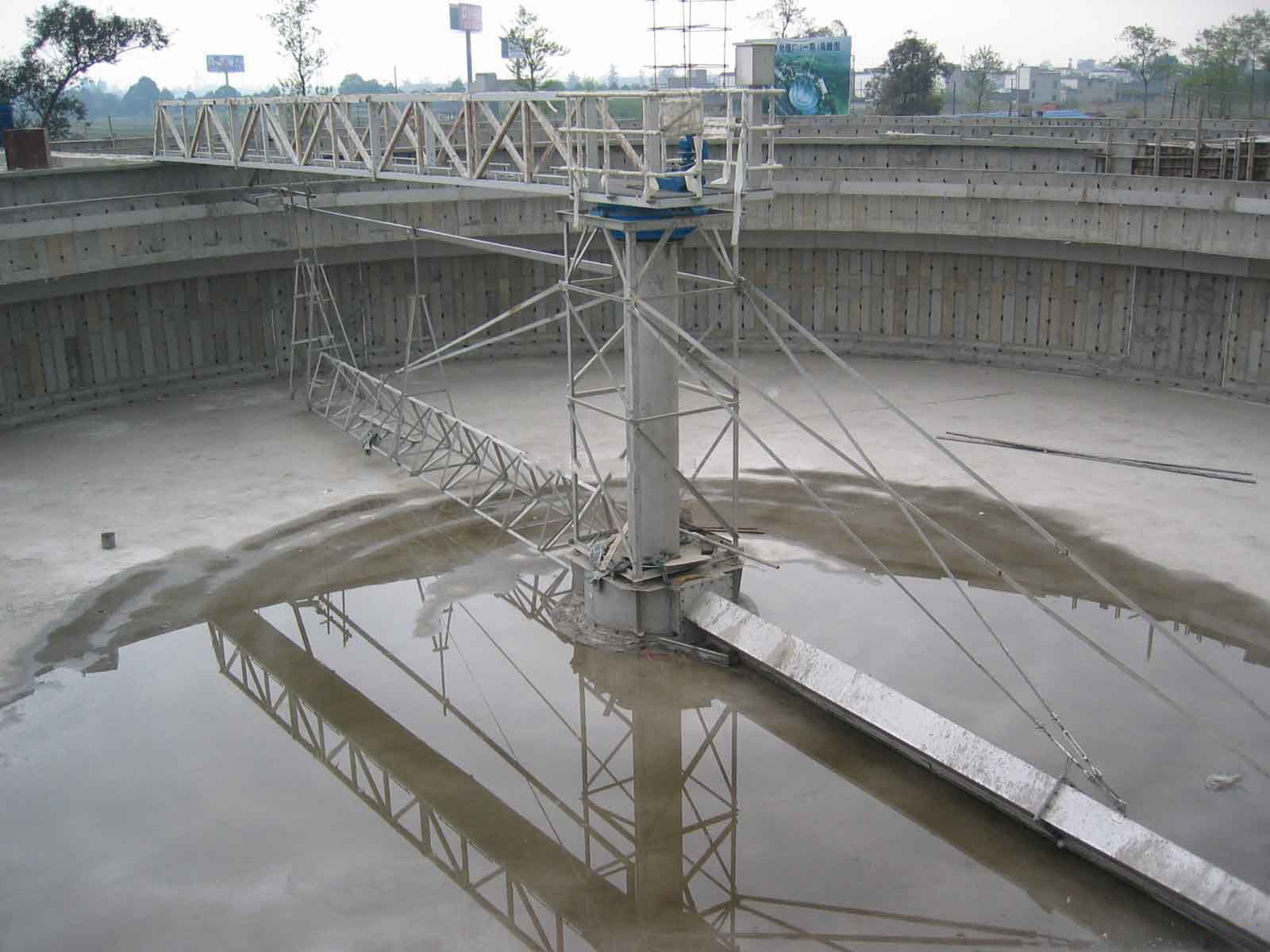

 1.中心传动刮泥机概览

BX型全（半）桥式周界驱动虹吸泥浆机采用周界排水，保证进水排泥介质进水均匀，出水均匀。吸料管和刮板是根据液位差和气提原理设计的。

2、中央传动刮泥机工作原理

工作桥由安装在其周围的驱动机构驱动，并围绕安装它的池塘中心支架上的中心支架旋转。沉淀在池塘底部的污泥被一个泥浆池收集到下面的吸入口。在液位差的作用下，污泥通过吸入口、污泥收集池、虹吸管、中央泥浆池、排泥管排出池外。每根吸水管顶部装有排泥控制阀，用于调节流量和每根吸泥管的浓度。液面的浮渣集中在刮渣机与周围挡渣堰形成的锥形区域内，浮渣被刮扫耙入集渣斗排出槽外。

三、中心传动刮泥机设备主要特点及参数

一、设备主要特点

(1)降低了运行成本，便于维护和管理。由于采用虹吸管将污泥池中的污泥通过不旋转的中央排泥池排至中央排泥管，因此没有动密封防止上清液短流，避免浪费和能源消耗回水泵我们也保证污水的回流。泥浆的浓度为生化过程的正常运行创造了条件。

(2)可配备过扭矩保护机构，当扭矩达到安全可靠的设定值时自动报警并停机。

(3)主梁采用结构强度高的方钢，采用热镀锌、喷塑工艺，防腐性能强。

(4)操作简单，可远程控制。

四、中央传动刮泥机设备结构

BYZBX型全（半）桥式周界输送虹吸泥浆机主要由工作桥、输送机构、垃圾漏斗、集泥槽、吸泥管和集泥槽、虹吸管、真空系统、中央收集器、中心组成。由支架、出水堰板、垃圾挡板、电控箱等部件组成。

1. 主光束

主梁采用优质碳钢方钢和型材管焊接而成。主梁宽1000mm，采用Q235A普碳钢板及型材焊接而成，主梁高800mm。主梁由两个或多个截面组成，池芯侧铰接在中心旋转支架上，另外两个面与端梁相连。点支撑能在一定范围内适应沉淀池下沉不均匀引起的高程偏差，保证吸泥机的正常运行。

主梁可承受刮泥系统的全部集中荷载、刮泥阻力和每平方米200kg行人的均匀分布荷载，主梁挠度小于1/700mm。主梁桥架配有由高强度钢格板或方格板制成的走道板。

2. 端梁及驱动

端梁及驱动装置主要由端梁、驱动减速器、行走轮和过载保护装置等主要部件组成。

端梁采用Q235A素碳钢，传动减速机采用轴装斜齿轮减速机，根据我公司周边传动刮泥机的生产经验，为提高主动轮的耐磨性，延长使用寿命，驱动轮实心橡胶轮具有较高的耐磨性和无腐蚀性。端梁与行走轮支架通过不锈钢螺栓连接，行走轮安装方向可在现场调整，使其沿切线轨道运行。

驱动减速器套在驱动轮轴上，通过力臂和压簧过载保护固定在端梁上。当刮板和吸盘的工作扭矩超过减速机的额定输出扭矩时，减速机输出端的扭矩臂动作，过载保护装置的弹簧被压缩，同时发出故障信号以免损坏设备。

3.中心旋转支持
